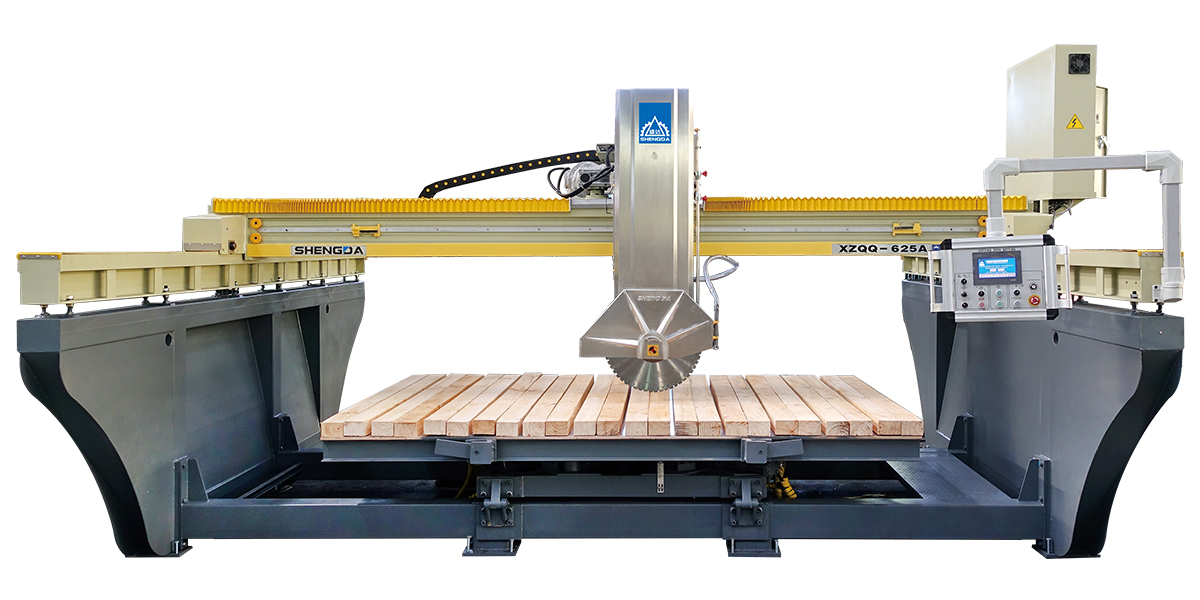

二维平面呈一定规格形状的石材板是应用非常广泛的建材产品之一， 红外线自动桥式切石机是切割加工该类规格产品的理想设备，其切割 前采用红外线对刀，设定运行参数后，切割过程自动化、程序化。旋 转桥式切石机是在红外线自动桥式切石机的基础上增加切割角度的功 能，属于一种简单的复合切割设备，因机头可绕X轴旋转而得名。

特点
1、采用PLC变频控制系统，通过人机对话界面输入运行参数（包括切割尺寸规格、移动速度等），切割过程自动化、程序化。
2、采用红外线对刀确认工件位置与编排加工品
3、整机一体式机架，适用于各种性质的地基基础安装使用液压控制工作台台面板水平90°、360°、任意角度回转，垂直85°翻转。
4、可挂最大不超过￠625的金刚石圆盘锯片
5、最大可加工规格尺寸：3200×3200×170
6、机头升降采用电机减速机丝杆传动，双圆轨导柱式结构。
7、切割机头可绕X轴45°旋转可进行角度切割
8、纵向分片，采用编码器或磁栅检测分片长度

结构特性
※ 桥式一体式结构，一个横梁坐落于左右两纵轨上，配套一个连体工作台。
※ 机架总成横移行走机构可在横梁的油浸式导轨上左右移动（X轴）（左图）

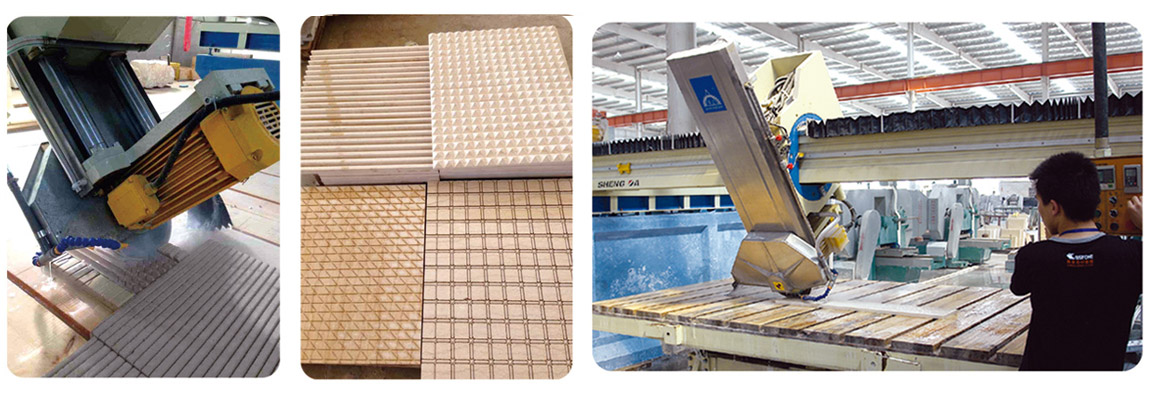

※ 电主轴安装在环导轨箱体前端的双导柱上，通过电机丝杆总成带动整个机头进行升降运动，切割电机上端配备有绕横梁旋转机构，通过液压系统，使刀架进行0~45°旋转（倾斜），实现对石材的倒角切割工作。（右图）


※ 安装于横梁上的左右两组齿轮通过两纵轨上的齿排实现横梁的前后位移


※ 工作台连体安装，液压控制工作台面可0°~85°上、下翻动。


※ 采用红外线对刀（图1）
※ 旋转刀架配置黄油加油嘴（图2）

※ 液压站提供机头旋转、上下翻板和锯片升降。

产品优势
1、自1998年开始研发生产，技术成熟，各项性能指标稳定。
2、整机一体式安装，结构紧凑。
3、刀架旋转采用环导轨液压驱动，定位精度高（ 0~45° 定位） ，切割速度快，操作简易方便。
4、横梁的前后移动由变频器控制，并通过磁栅尺或旋转编码器检测位移尺寸。
5、主电机带变频调速。
6、工作台可任意角度定位。
7、环导轨箱配备平衡铁，防止运动过程中重心偏移。
8、适合大板工程板加工。
9、维护简易。故障率低，使用寿命长。
10、 市场占有率高，目前远销90多个国家和地区，保值性好。
