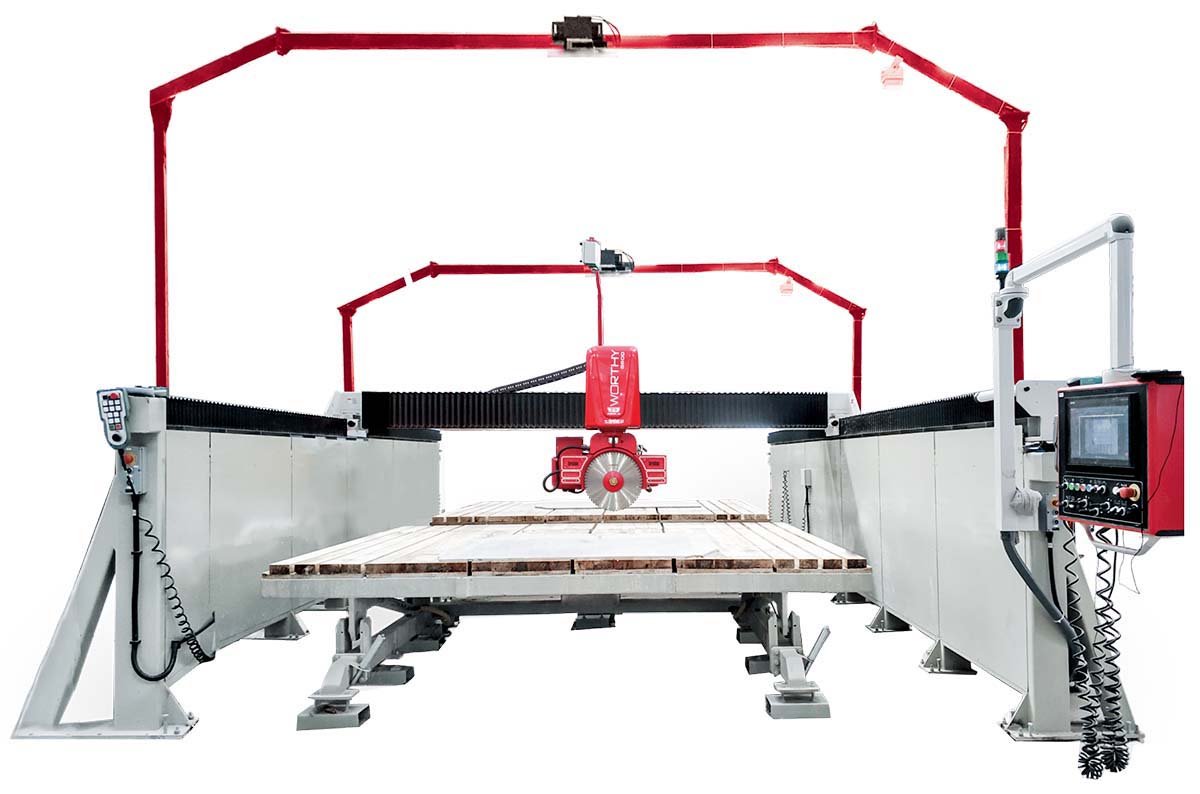

S600P

卫仕五轴联动切割机
  • 产品详情
  • 视频展示
  • 图片展示
  • 技术参数
● S600系列是由百利通和盛达机器共同合作生产的设备。拥有高精度、高效率、高耐久、高性价比。
● 采用一体式机架和龙门式横梁,使机器机构更加稳定。
● 加长纵轨道,配套双工作台生产加工。一台设备效率翻倍。
● 纵轨和横梁均采用直线导轨做轨道,使机器行走位移更加平稳。
● 纵向和横向移动均采用伺服电机及高精度行星减速机,再搭配高精度斜齿轮传动,使机器可以进行高精度的位移工作。
● 升降滑轨采用直线导轨,使升降运动更加平稳。
● 卫仕S600智能板材切割机的机头升降结构采用伺服电机配合滚珠丝杆传动,使升降运动稳定可靠,精度高。
● 卫仕S600智能板材切割机是一台全面的五轴加工设备,机头可进行正负190度旋转,旋转角度固定、准确,A轴可以进行旋转90度旋转。可以进行菱形、弧形切割、背倒切割。
● 吸盘部分采用三轴气缸带动吸盘升降,吸盘分为三个吸盘腔,可根据不同规格的板材,规划相适应吸盘来进行吸附。
● 配备打标、贴标系统,可根据切割好的板材进行编号记录,并贴上标签。
● 配备视觉系统,可根据原扫描的板材信息,对摆放在机器上的待加工材料进行拍摄,录入数控系统,自动定位石板位置,并通过数控系进行规划切割路线路线,进行切割工作。
● S600系列产品全部选用德国西门子840Dsl的数控系统,这是数控系统中先进的系统之一, 是石材加工设备中能使用的先进数控系统。系统搭载的FKNC智能加软件由意大利百利通提供,可实现各种平板切割方案的加工。
● 匹配测刀仪,刀片消耗动态更新,提高倒角切割精准度。

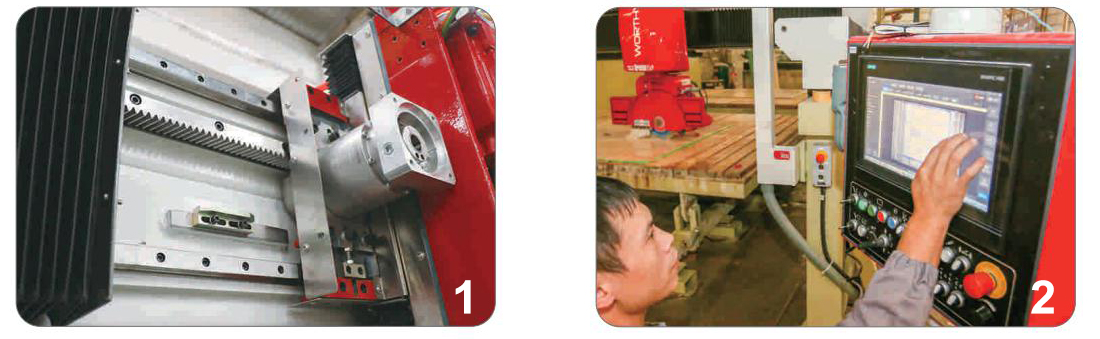

1、升降主轴总承 The spindle box
设备通过主轴支撑桥和主轴箱实现位移定位。主轴支撑桥在循环辊轴上滑动(“Y”轴),内装用于主轴滑架的导轨,由风箱罩保护并提供适当的润滑。主轴箱在导轨上的滑架(“X”轴)通过齿轮齿条驱动,主轴支撑结构(“Z”轴)在滑架内垂直滑动。
2、CNC控制台 Control console
搭载西门子840DSL数控(CNC)系统,控制面板还配有彩色触屏显示器和操纵杆,通过手持操纵杆,操作员可直接控制设备,也可靠近加工工件,进行一些精细操作。
控制面板界面友好,操作简便。通过绘制或导入石材精灵裁切文件,可快速完成任何形状的切割,对比普通桥切机可提升3倍效率。

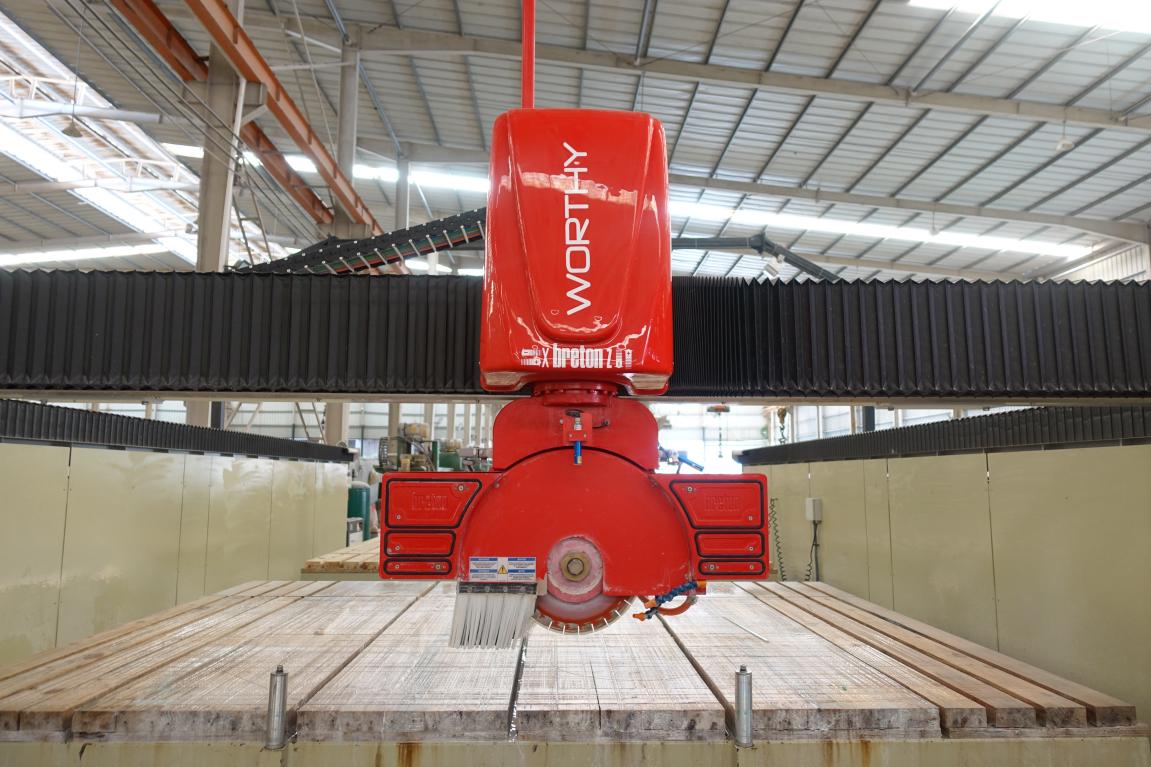

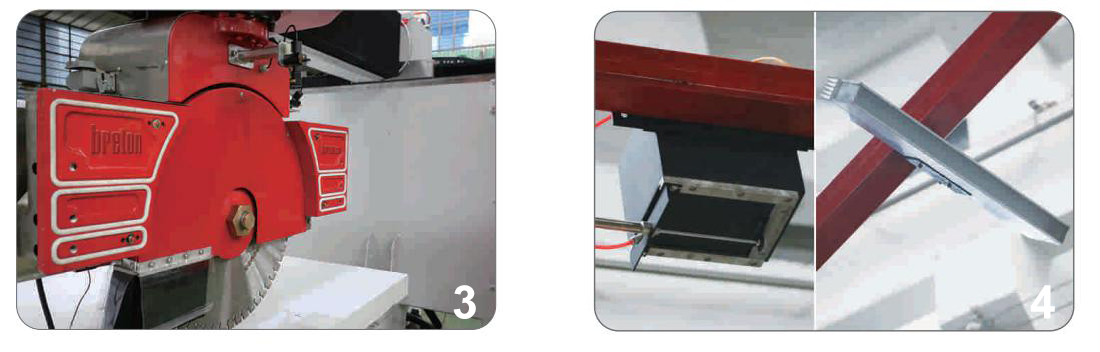

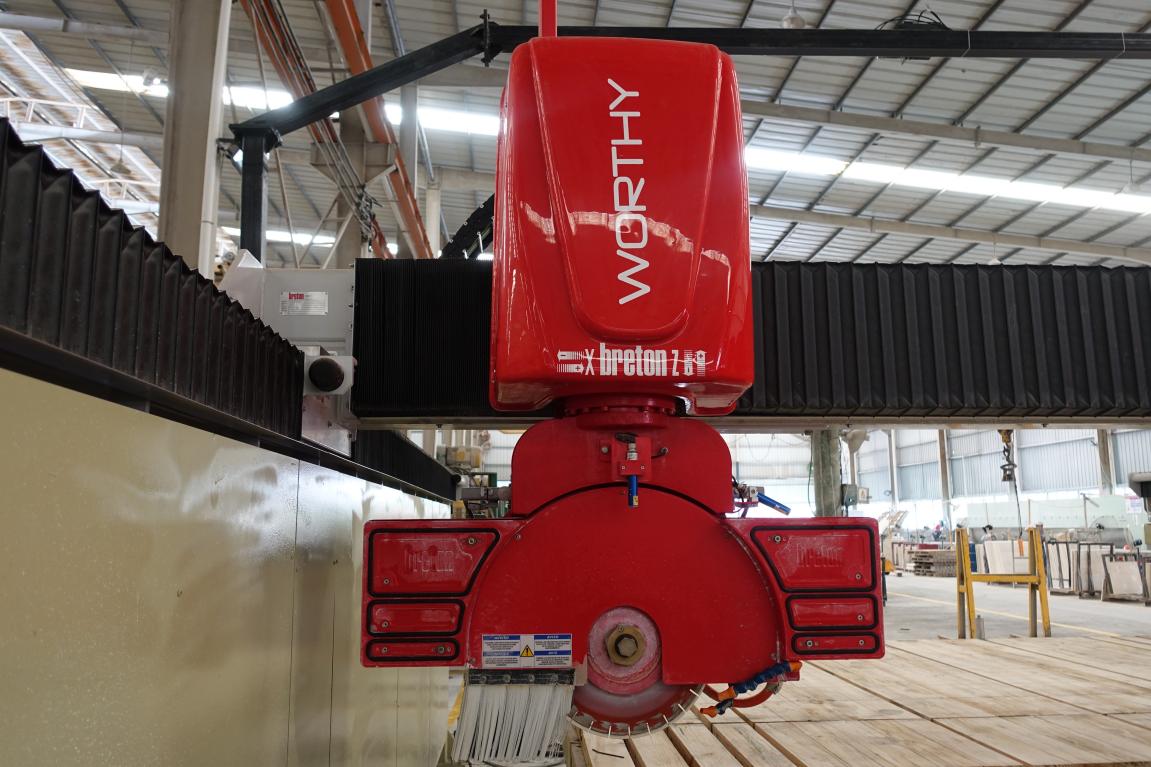

3、旋转工作头Rotary working head
可轻松完成横切、纵切、斜切、倒角、拉槽、圆弧、背面倒角等切割方案。旋转工作头由坚固的铸铁制成,锯片直接装接到工作头上。工作头可提供C轴旋转380度,翻转倾斜A轴0到90度。
4、工业相机/无影灯 Camera & Shadowless lamp
采用2千万高清工业级数码相机,无影灯确保夜间拍照清晰,支持夜间作业。
实时在线采集录入的板材颜色和纹理,可与智能石材排版系统进行互联,实现在线智能石材排版,减少人工画板,提升出材率。

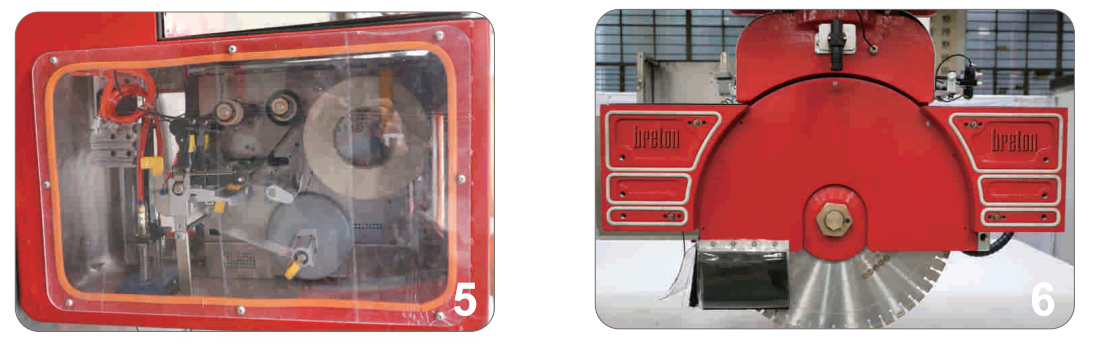

5、自动贴标机 Automatic labeling machine
独立搭载PLC系统,自动打印二维码,自动粘贴,每片板都有独立标签。自动分离标签,自动回收废纸,设备易操作、易维护。实现智能编码,在线查询板材,便携取材。
6、六个真空吸盘 Six suction cups
真空吸盘用于自动切割时的挪移板材,六个真空吸盘可独立作业,极大的提升工作效率,节省人工。






(向左滑动查看更多)
产品名称 单机 双工作台 生产线
型号 CNC-5-S600 CNC-5-S600P CNC-5-S600L
加工尺寸(L*W*H) (mm) 3500*2400*50 3100*2400*50 3600*2400*50
锯片直径 (mm) Φ350-Φ600 Φ350-Φ600 Φ350-Φ600
工作台尺寸 (L*W) (mm) 3700*2500 3700*2500 3700*2500
机头旋转角度 (n°) ±180 ±180 ±180
主电机功率 (kW) 22 22 22
外形尺寸 (L*W*H) (mm) 5900*6500*4410 9000*6500*4410 15500*4200*4410
